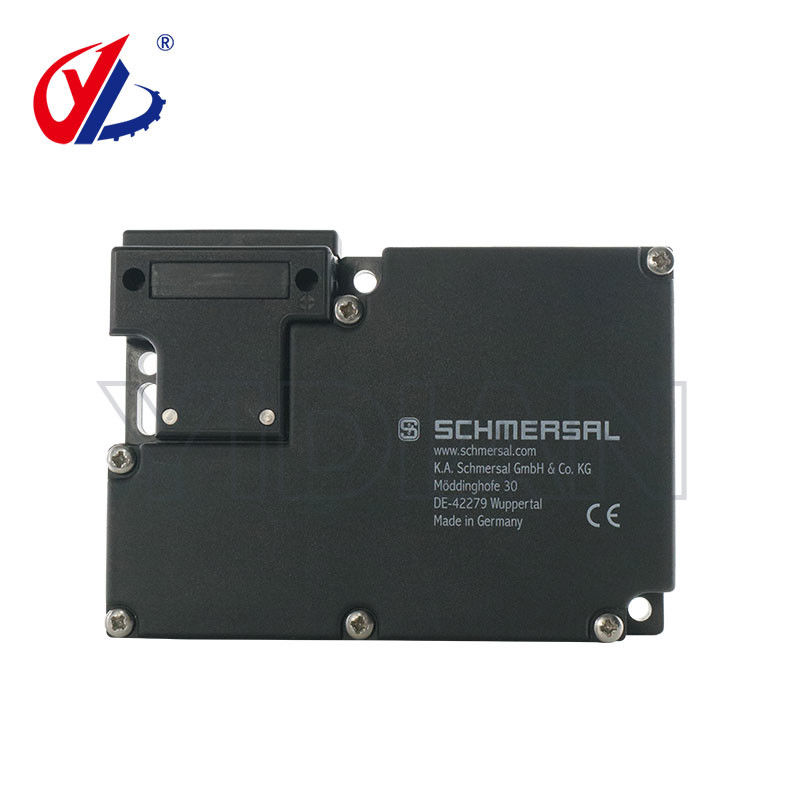

4008321206 Interruttore di blocco di sicurezza di chiusura solenoide AZM161CC-12/12RKEU-024

4008321206 Componente di sicurezza Schmersal Sottomissione di sicurezza di blocco a solenoide AZM161CC-12/12RKEU-024 Macchine per la lavorazione del legno Strumenti e ricambi per la macchina Homag

Descrizione del prodotto

La serie AZM161 è progettata per macchine/cellule di lavoro, dove l'accesso a un'area di lavoro pericolosa deve essere controllato fino a quando non esistono condizioni di sicurezza.La loro funzione di chiusura del solenoide consente di bloccare una protezione della macchina fino a condizioni pericoloseIl blocco del solenoide può essere controllato da un ritardo di tempo, da un rilevatore di movimento, da un sensore di posizione o da un altro componente idoneo.

L'unità è dotata di posizioni indipendenti della chiave di azionamento (guardia) e contatti di monitoraggio di chiusura del solenoide.C'è un collegamento meccanico che impedisce ai contatti della posizione del solenoide di cambiare a meno che la chiave non sia inserita (guardia chiusa).

L'AZM161 è costituito da una sezione di interruttore di sicurezza elettromeccanica con contatti NC a rottura positiva e una chiave di azionamento.

NO e 2 NC contatti di controllo di chiusura del solenoide, e un dispositivo di sblocco manuale ausiliario... quest'ultimo fornito per aiutare nell'installazione e per l'uso in caso di interruzione di corrente (quando

utilizzando il modello di "sbloccaggio con solenoide").

Dettagli del prodotto

Funzionamento del prodotto

L'assemblaggio degli interruttori di blocco di sicurezza elettromeccanico AZM161 è costituito da un robusto meccanismo di chiusura dell'interruttore con solenoide e da una chiave dell'attuatore di blocco geometricamente unica.La chiave di azionamento dell'interruttore è in genere montata su una protezione mobile della macchina.

Quando la protezione è chiusa, la chiave di azionamento è tenuta in posizione dal meccanismo di chiusura del solenoide.La protezione può essere aperta solo attivando o disattivando (a seconda del modello) il meccanismo di chiusura del solenoide.

Al momento dell'apertura della protezione, i contatti NC dell'interruttore sono costretti ad aprirsi attraverso un collegamento meccanico diretto (non elastico) con la chiave di azionamento.I contatti NO si chiudono dopo la rimozione della chiave.

La macchina non può essere avviata fino a quando non è inserita la chiave di azionamento (la protezione è chiusa) e il solenoide la ha bloccata nella posizione chiusa.

Caratteristiche e vantaggi

• Disegno di blocco solenoide... controlla l'accesso alle zone pericolose fino a quando non esistono condizioni di sicurezza.

• Altamente resistente alle manomissioni... difficile da sconfiggere con semplici attrezzi, nastro, fili piegati, ecc. Riduce l'esposizione alla responsabilità.

• i contatti NC a rottura positiva assicurano l'interruzione del circuito al momento della rimozione della chiave dell'attuatore.

• Uscite condizionali "sicure"... la chiave di azionamento deve essere completamente inserita e il solenoide deve essere azionato per bloccare la chiave prima che venga fornito il segnale di sicurezza "chiuso".

• Progettazione impermeabile... soddisfa i requisiti ambientali IP67.

• Chiave di azionamento in acciaio inossidabile ad alta resistenza... tollerano l'abuso meccanico senza danni.

• Abitazioni robuste e resistenti alla corrosione... tollerano ambienti ostili.

• Quattro posizioni di ingresso chiave opzionali... offrono flessibilità di installazione.

• I contatti indipendenti di controllo della posizione della chiave dell'attuatore e della posizione del perno di blocco... offrono un grado di sicurezza superiore.

• Disponibile nei modelli “solenoide-locking” e “solenoidunlocking”... per la versatilità delle applicazioni.

• Risponde alle rigide norme delle agenzie di sicurezza... IEC, BG, UL e CSA.

• Ampia scelta di accessori... per soddisfare le diverse esigenze di applicazione.
